DF-CHUCK

ダイナミックツール社
特徴
eco01

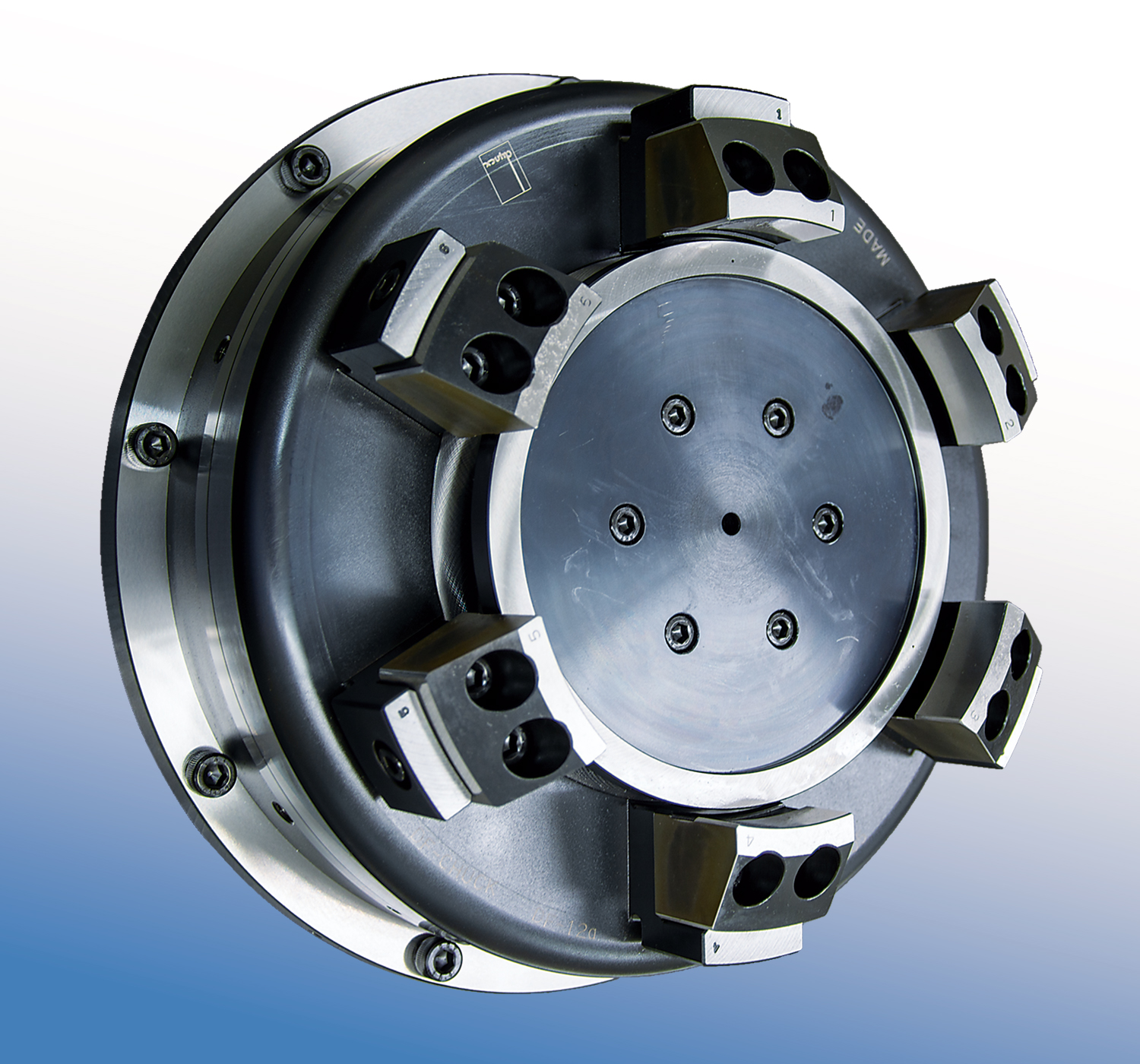

写真はDF12a

  • 12インチサイズと10インチサイズの2種類あります。
  • ワーク最外径 Φ165mm(DF12a) / Φ125mm(DF10a) まで把握可能です。
  • ダイアフラムの弾性変形を利用してワークを保持するチャックです。
  • ダイアフラムと6爪により高い繰り返し精度と高真円度加工を実現します。
  • 子爪は引込む方向に閉じるので、ワーク着座面をストッパに密着させながらクランプします。(外径把握時)
  • シリンダ内蔵エア駆動式であるため、クランプ力の微調整が可能です。ワークが薄肉であってもクランプ歪みを最小限に抑えます。
主な機能
  • エア着座検知回路あり
  • スルークーラント回路あり
  • 増し締め回路あり
    (内臓エアシリンダでU字スプリングを引っ張ることにより外径把握力を増すことも出来ます)
  • 親子爪方式(子爪取替え精度 5μm)
  • 横形機・立形機のどちらでも使用可能
  • 切削・研削のどちらでも使用可能
スペック
  • 最高回転数1,000min-1
  • 最大使用エア圧0.5MPa
  • 爪ストローク 0.35×2=0.7mm(子爪高さ40mm時)
  • 繰り返し精度 マスターワークによる振れ8μm以下
  • 本体質量 31.5kg(DF12a) / 22.8kg(DF10a)
