非接触式超音波加工システム
ハントップインテリジェンステクノロジー社
特徴
- 切粉が細分化、排出率がアップ
- 切削抵抗低減
- 切削熱低減
- 加工効率アップ
- 工具寿命向上
- クラックの低減
- 新規購入、及び現在お使いのマシニングセンタに装着するだけで超音波加工が可能
- セラミック、SiC、石英ガラス、タングステンカーバイト、インコネル、グラスファイバー、さらには複合材料などの脆い材料や固い材料の先端素材加工に最適
- 今まで苦労していた刃物交換毎の共振周波数も自動検出、自動ロック
- 市販品の刃物（砥石）使用可能
- ATCが可能、主軸高速回転が可能
＊別途トランスミッタ固定治具の用意が必要です。

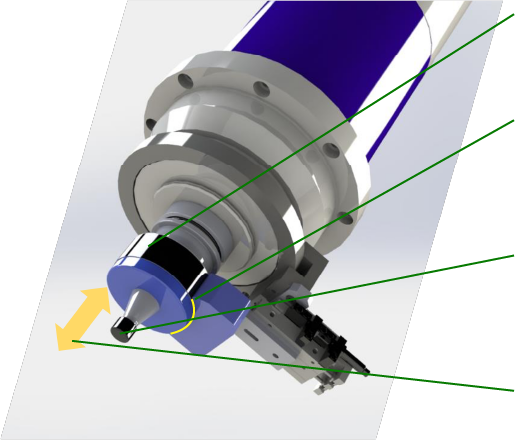

非接触式超音波振動ツールホルダ

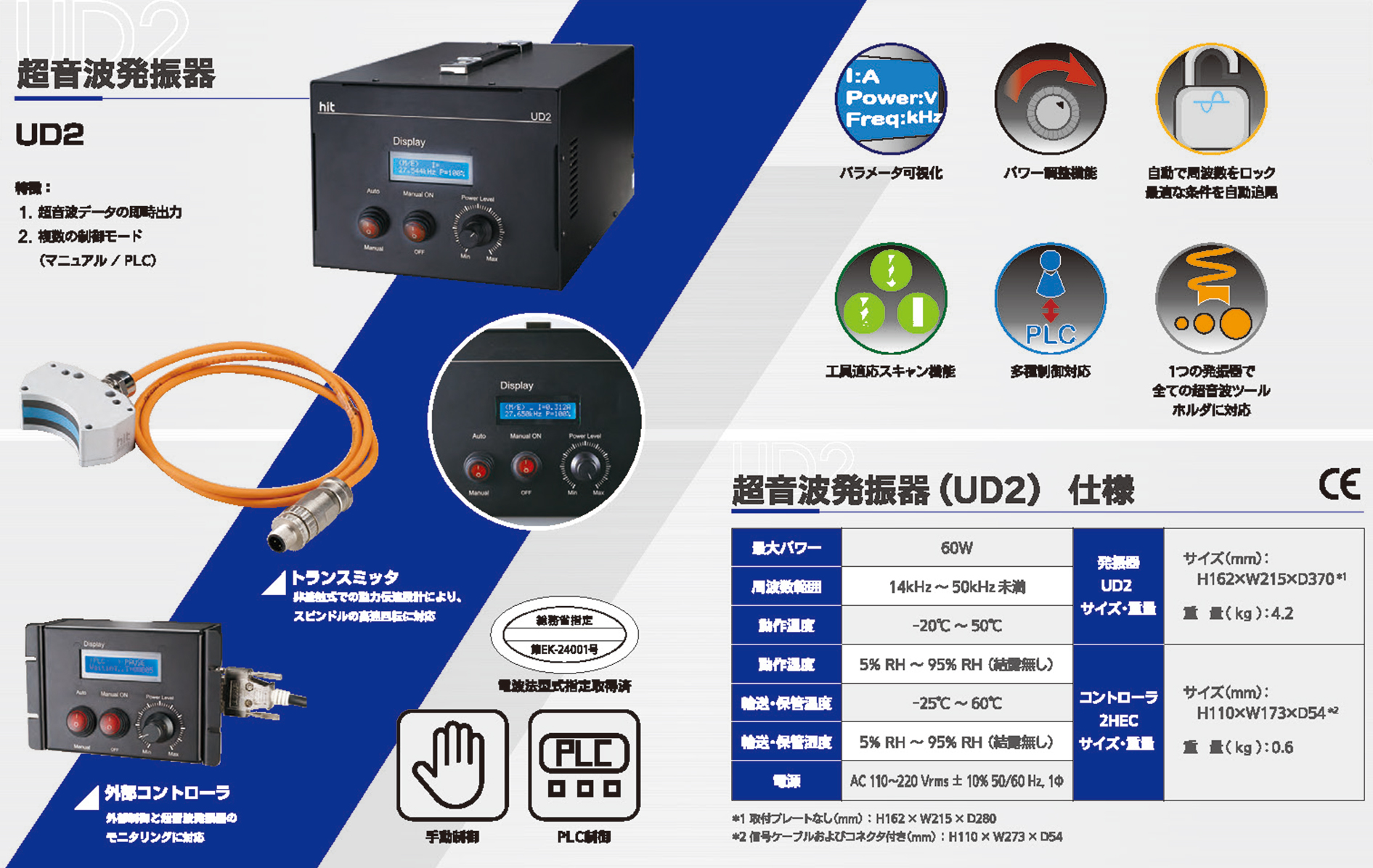

簡単接続、簡単操作のトランスミッタ
多様化するCNC工作機械に対応
強化構造
特殊材料を用いて
高精度/高剛性を実現
非接触式超音波
トランスミッタ
刃物交換毎の共振周波数も
自動検出
工具
現在お使いの工具をご使用
いただけます
(特殊仕様を除く)
振幅
0~15μm
（刃物/設定条件による）
加工事例

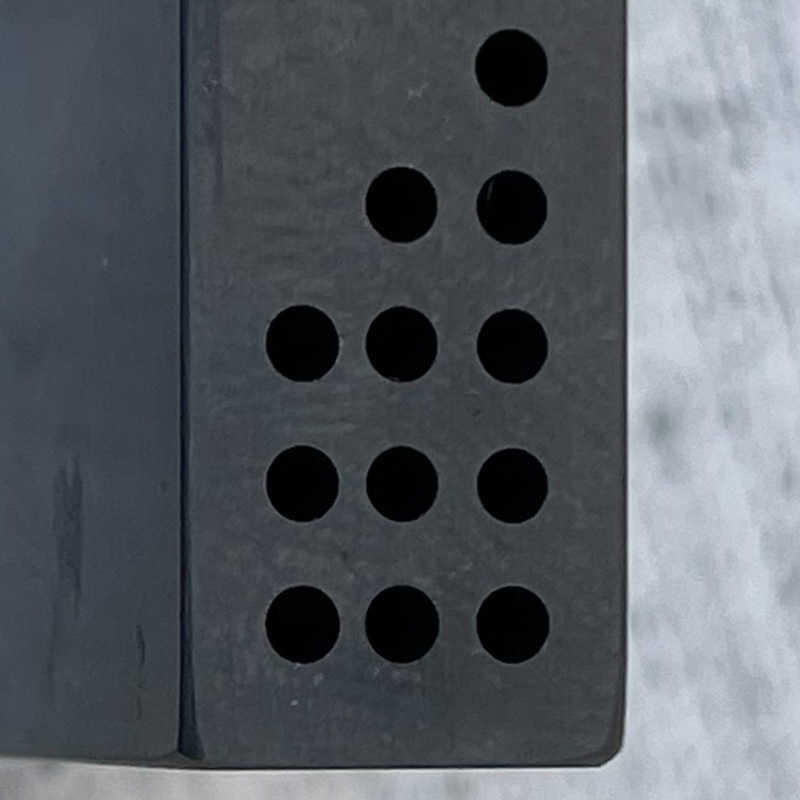

材料：SiC(シリコンカーバイト)
加工：深穴ドリル加工(φ1.ｍｍ/深さ27ｍｍ)
加工効率25％向上、工具寿命33％向上

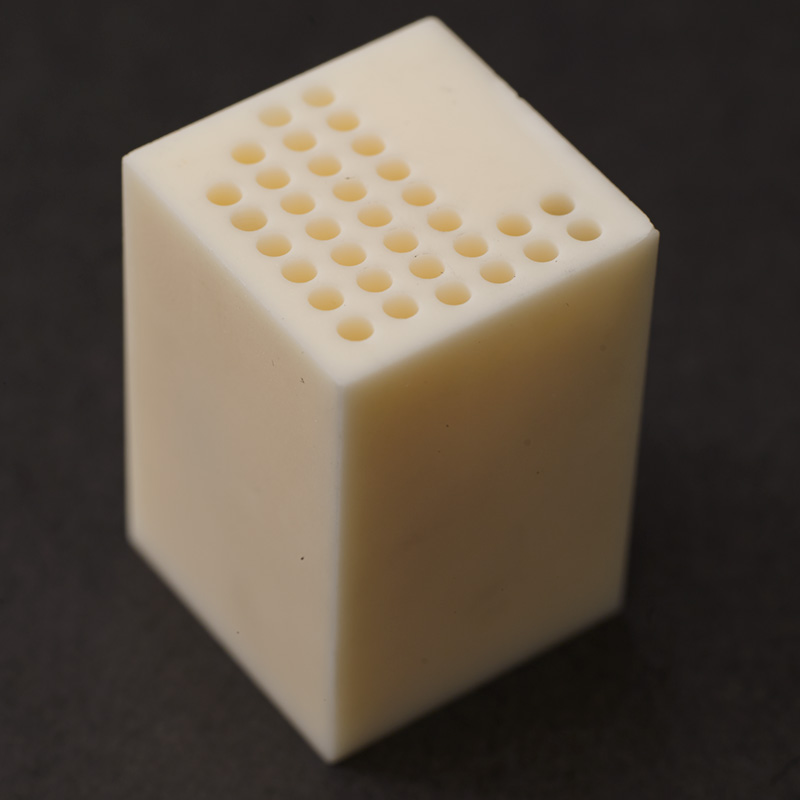

材料：アルミナ
加工：深穴ドリル加工(φ4ｍｍ/深さ5ｍｍ)
加工効率30％向上

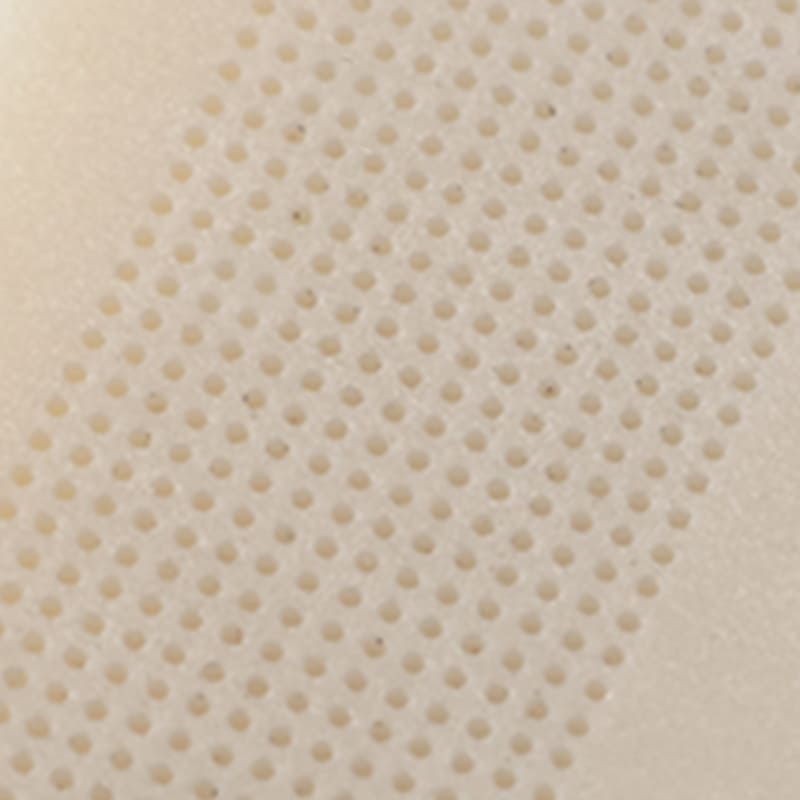

材料：アルミナ
加工：マイクロドリル加工(φ0.2ｍｍ/深さ1.48ｍｍ)
加工効率25％向上、工具寿命33％向上

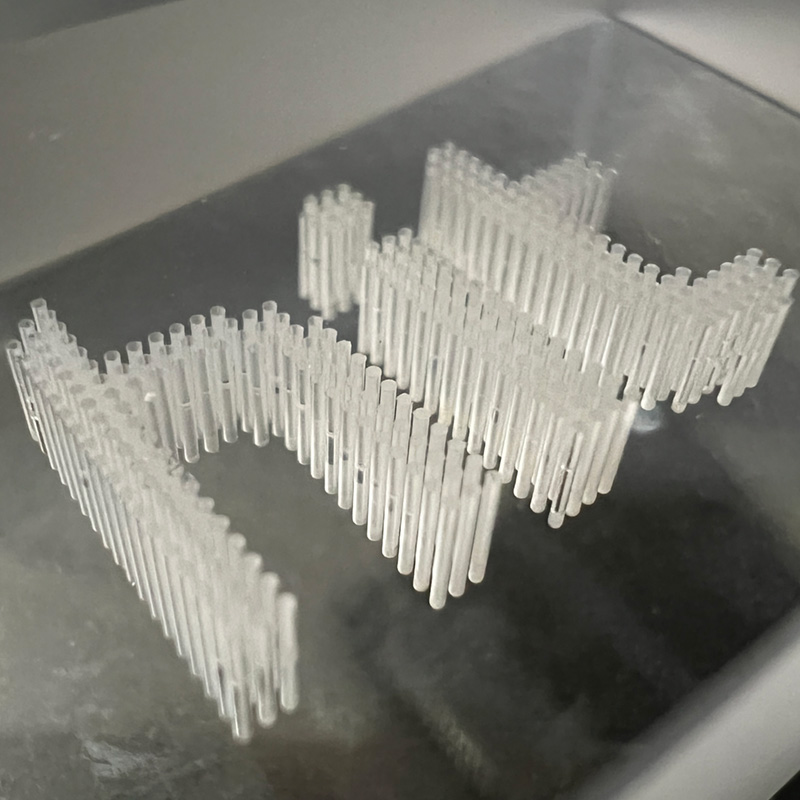

材料：石英ガラス
加工：マイクロドリル加工(φ0.5ｍｍ/深さ5ｍｍ)
加工効率46％向上、工具寿命50％向上
システム構成/仕様
| モデル内容 | 振れ精度 (4D) |
適応 周波数 |
主軸最高 回転速度 |
コレット | 重量 | ATC | 主軸内 クーラント 対応 |
|---|---|---|---|---|---|---|---|
| BT30 | < 5μm* | 20kHz ｜ 32kHz |
30,000min-¹ | SK06 SK10 |
0.9kg | 可 | ≦ 7 MPa |
| BT40/CAT40 | < 5μm* | 20kHz ｜ 32kHz |
24,000min-¹ | SK06 SK10 |
2.0kg | 可 | ≦ 7 MPa |
| BT40-R30 | < 5μm* | 20kHz ｜ 32kHz |
24,000min-¹ | SK06 | 2.0kg | 可 | ≦ 7 MPa |
| HSK-E25 | < 5μm* | 35kHz ｜ 47kHz |
48,000min-¹ | ER08*¹ | 0.2kg | 可 | 不可 |
| HSK-E32 | < 5μm* | 20kHz ｜ 32kHz |
38,000min-¹ | SK06 | 0.5kg | 可 | ≦ 7 MPa |
| HSK-E40 | < 5μm* | 20kHz ｜ 32kHz |
30,000min-¹ | SK06 SK10 |
0.8kg | 可 | ≦ 7 MPa |
| HSK-A63 | < 5μm* | 20kHz ｜ 32kHz |
24,000min-¹ | SK06 SK10 |
2.0kg | 可 | ≦ 7 MPa |
| HSK-A63-R30 | < 5μm* | 20kHz ｜ 32kHz |
24,000min-¹ | SK06 | 2.2kg | 可 | ≦ 7 MPa |
・ 高精度コレットによる測定。
*¹ 焼き嵌め仕様 振れ精度 < 3μm(開発中)
