パームチャック

ダイナミックツール社
取扱商品カタログPDFダウンロード
特徴

・ワーク加工の合理性を追求したチャックシステム
・数々の実績に裏付けられた、高い技術と知恵

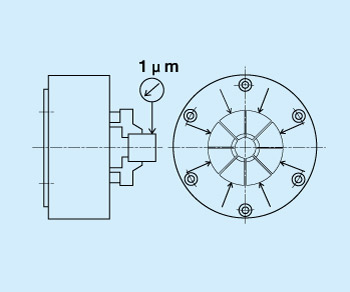

高精度を実現

ダイアフラムと6/8爪により高い繰り返し精度(1μm)と、薄肉ワークであっても高真円度加工を実現します。

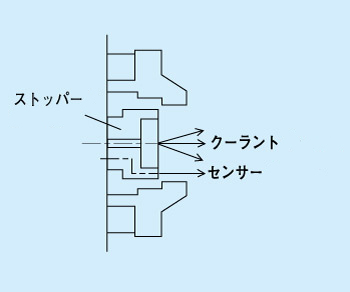

高機能を実現

着座センサやスルークーラントおよびワークストッパの装着が容易です。クイックチェンジ(QC)爪により段取り替えも簡単。

高速回転加工を実現

カウンターバランスを内蔵していますので、高回転時に遠心力による把握力低下が少なく高速回転での加工を実現します。

parm001

parm02

簡単把握力調整

エアシリンダーを内蔵していますので油圧回路は必要ありません。またエア圧の微調整で最適な把握力を実現します。

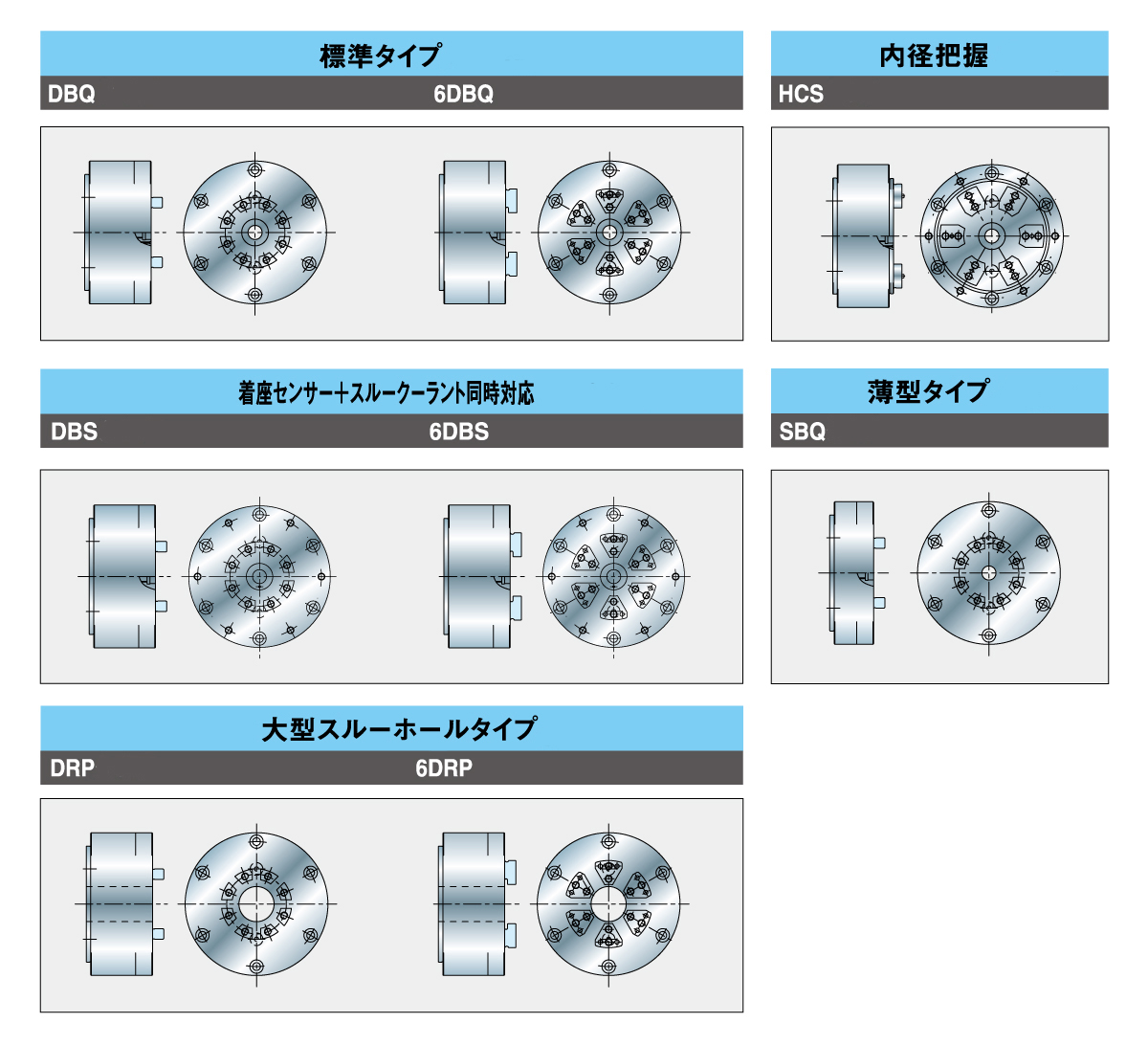

商品構成



parm14



(6)DBQ (6)DBS HCS SBQ DRP 6DRP
クイックチェンジ爪(6爪のみ) ● ● ― ― ― ―
ダブルピストンによる強力な把握力 ● ● ● ― ● ●
高さ寸法を抑制しコンパクトな本体 ― ― ― ● ― ―
大型スルーホールを装備 ― ― ― ― ● ●
8爪で真円度を追及 ● ● ― ● ● ―
6爪で高剛性/切粉の排出性が高い ● ● ● ― ― ●
外径/内径把握の両方が可能 ● ● ― ● ● ●
内径把握に特化 ― ― ● ― ― ―
着座センサー+スルークーラント同時対応 ― ● ● ― ― ―
サイズ 3インチ ● ● ― ● ● ―
4インチ ● ● ● ● ● ―
6インチ ● ● ● ― ● ●
8インチ ● ― ― ― ● ●

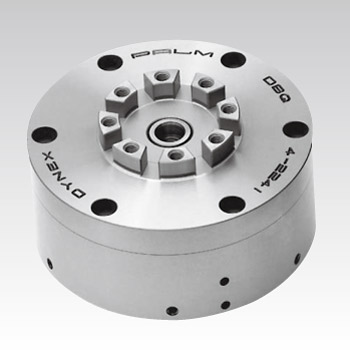

DBQ

parm04

標準タイプ(8爪)

・ダイアフラム駆動ピストンがダブルでより強力な把握力
・着座センサ/スルークーラントに対応(同時使用にはDBS)
・中央のネジ穴を利用してストッパが簡単に装着出来ます
・8爪を採用し、十分な把握力を保持しながら高真円度を実現

・基本仕様
チャックサイズ 3インチ 4インチ 6インチ 8インチ
最高回転速度 min-1 12,000 12,000 8,000 3,500
爪開閉ストローク
(爪高さ:20mm)		 mm/直径 0.4 0.5 0.8 1.0
エア圧 MPa 0.05～0.5 0.05～0.5 0.05～0.5 0.05～0.5
取付けボルト M5×6 M5×6 M6×6 M8×6
質量 kg 1.4 2.3 5.2 12.5

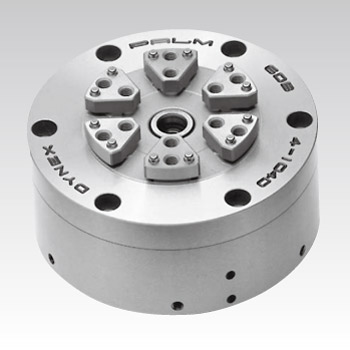

6DBQ

parm05

標準タイプ(6爪)

・簡単交換クイックチェンジ(QC)爪を用意しています。(4/6インチ)
・着座センサ/スルークーラントに対応(同時使用にはDBS)
・中央のネジ穴を利用してストッパが簡単に装着出来ます
・6爪を採用し、高い剛性と高度な切粉排出性を実現

・基本仕様
チャックサイズ 3インチ 4インチ 6インチ 8インチ
最高回転速度 min-1 12,000 12,000 8,000 3,500
爪開閉ストローク
(爪高さ:20mm)		 mm/直径 0.4 0.5 0.8 1.0
エア圧 MPa 0.05～0.5 0.05～0.5 0.05～0.5 0.05～0.5
取付けボルト M5×6 M5×6 M6×6 M8×6
質量 kg 1.4 2.3 5.2 12.5

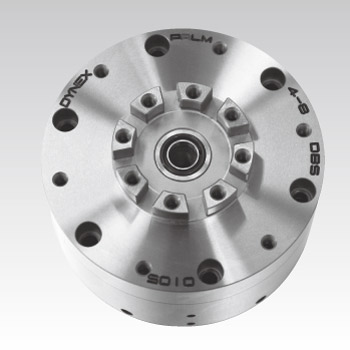

DBS

parm06

着座センサ+スルークーラントタイプ(8爪)

・着座センサ/スルークーラントが同時に使用可能です
・中央のネジ穴を利用してストッパが簡単に装着出来ます
・8爪を採用し、十分な把握力を保持しながら高真円度を実現
・4層タイプのエアチューブによりスルークーラント+センサを実現

・基本仕様
チャックサイズ 4インチ 6インチ
最高回転速度 min-1 12,000 8,000
爪開閉ストローク
(爪高さ:20mm)		 mm/直径 0.5 0.8
エア圧 MPa 0.05～0.5 0.05～0.5
取付けボルト M5×6 M6×6
質量 kg 2.3 5.2

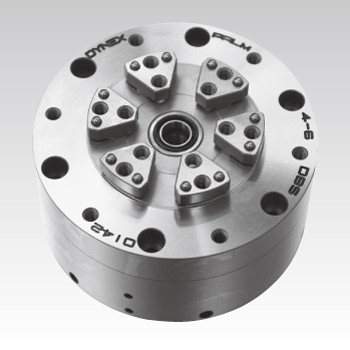

6DBS

parm07

着座センサ+スルークーラントタイプ(6爪)

・簡単交換クイックチェンジ(QC)爪を用意しています。(4/6インチ)
・着座センサ/スルークーラントが同時に使用可能です
・6爪を採用し、高い剛性と高度な切粉排出性を実現
・4層タイプのエアチューブによりスルークーラント+センサを実現

・基本仕様
チャックサイズ 4インチ 6インチ
最高回転速度 min-1 12,000 8,000
爪開閉ストローク
(爪高さ:20mm)		 mm/直径 0.5 0.8
エア圧 MPa 0.05～0.5 0.05～0.5
取付けボルト M5×6 M6×6
質量 kg 2.5 5.2

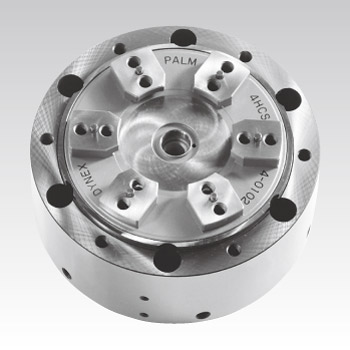

HCS

parm08

内径把握専用タイプ(6爪)

・内径把握に特化し、把握時のワークの浮き上がりを抑制
・着座センサ/スルークーラントが同時に使用可能です
・中央のネジ穴を利用してストッパが簡単に装着出来ます
・6爪を採用し、高い剛性と高度な切粉排出性を実現

・基本仕様
チャックサイズ 4インチ 6インチ
最高回転速度 min-1 12,000 8,000
爪開閉ストローク
(爪高さ:20mm)		 mm/直径 0.5 0.8
エア圧 MPa 0.05～0.5 0.05～0.5
取付けボルト M5×6 M6×6
質量 kg 2.5 5.2

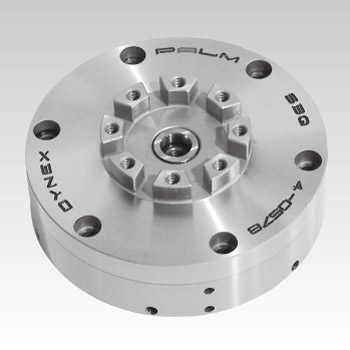

SBQ

parm09

薄型コンパクトタイプ(8爪)

・高さ方向の寸法を抑えて軽量・コンパクトを実現
・他のタイプに比べて、より微細な把握力の調整が可能
・バランサ内蔵で高速回転での把握力低下が少ない
・8爪を採用し、十分な把握力を保持しながら高真円度を実現

・基本仕様
チャックサイズ 3インチ 4インチ
最高回転速度 min-1 12,000 12,000
爪開閉ストローク
(爪高さ:20mm)		 mm/直径 0.4 0.5
エア圧 MPa 0.05～0.5 0.05～0.5
取付けボルト M5×6 M5×6
質量 kg 0.9 1.6

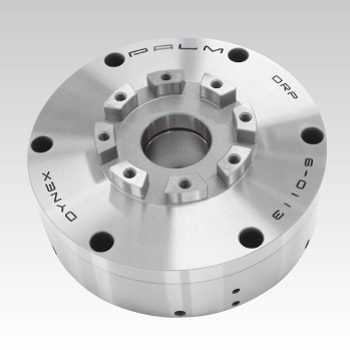

DRP

parm10

大型スルーホールタイプ(8爪)

・大型スルーホールを装備、多彩なワーク形状に対応
・ダイアフラム駆動ピストンがダブルでより強力な把握力
・着座センサ/スルークーラントに対応(同時使用にはDBS)
・8爪を採用し、十分な把握力を保持しながら高真円度を実現

・基本仕様
チャックサイズ 3インチ 4インチ 6インチ 8インチ
最高回転速度 min-1 12,000 10,000 8,000 3,500
爪開閉ストローク
(爪高さ:20mm)		 mm/直径 0.4 0.5 0.8 1.0
エア圧 MPa 0.05～0.5 0.05～0.5 0.05～0.5 0.05～0.5
取付けボルト M5×6 M5×6 M6×6 M8×6
質量 kg 1.4 2.2 5.0 12

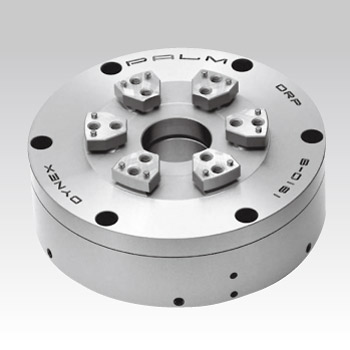

6DRP

parm11

大型スルーホールタイプ(6爪)

・大型スルーホールを装備、多彩なワーク形状に対応
・ダイアフラム駆動ピストンがダブルでより強力な把握力
・着座センサ/スルークーラントに対応(同時使用にはDBS)
・6爪を採用し、高い剛性と高度な切粉排出性を実現

・基本仕様
チャックサイズ 4インチ 6インチ 8インチ
最高回転速度 min-1 10,000 8,000 3,500
爪開閉ストローク
(爪高さ:20mm)		 mm/直径 0.5 0.8 1.0
エア圧 MPa 0.05～0.5 0.05～0.5 0.05～0.5
取付けボルト M5×6 M6×6 M8×6
質量 kg 2.2 5.0 12
アプリケーション例
parm15
クイックチェンジ爪
爪交換を高精度に実現させることにより、超高精度を保ったまま段取り替え時間を大幅に短縮。

2本の位置決めピンにより、高い位置決め精度と十分な締結力を実現しています。

クイックチェンジ(QC)爪は6DBQタイプ用および6DBSタイプ用に用意しています。

お客様のワークに合わせた最適の爪の設計/製作も行います。

parm13
チャック タイプ サイズ 備 考
6DBQ PALM4-DQJ 4インチ 標準タイプ
PALM6-DQJ 6インチ
6DBS PALM4-DSQJ 4インチ 着座センサ+スルークーラント同時使用可能タイプ
PALM6-DSQJ 6インチ
