精密エアチャック

マイクロセントリック社

マイクロセントリック エアチャックは、超精密加工特に2次加工のワーク把持具として最高の機能を発揮します。豊富な実績に基づいたノウハウ、幅広い商品バリエーション、機能的な周辺装置を駆使してお客様の精密加工をお手伝い致します。旋盤/研削盤加工を始めとして、フライス盤加工や測定時の各種冶具としての用途など、幅広い範囲でご使用頂けます。

4 つの特長

1 . 高い精度

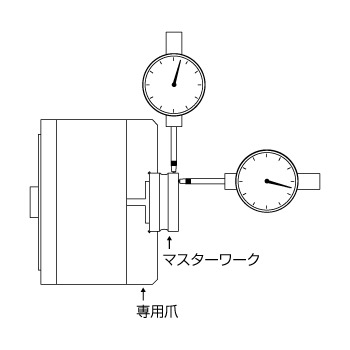

1.27ミクロン※の繰り返し精度を誇ります。さらにより精度を追及した高精度仕様(オプション)では0.5ミクロン※の繰り返し精度です。 また簡単爪交換QCタイプ爪では、爪交換時の再現精度が同一チャック 内で5ミクロンを実現しています。
※マスターワークでの値です。

air01

2 . 高い信頼性

弊社は40年以上に渡りエアチャックを販売してまいりました。この間、さまざまなお客様と共に多くの経験を積み、日々商品を改良し信頼性を向上させてまいりました。完成されたシステムは長年に渡って高性能を維持します。またチャック本体だけでなく、クランプ爪も弊社で設計・製作可能です。長年のノウハウから導き出した最適な商品構成を提案致します。

3 . 幅広いバリエーション

標準でチャック径3/4/6/8/10インチサイズを用意しています。また12インチの大型サイズもオプションにて対応可能です。また2個爪タイプやマシニングセンタ用据置きタイプ、 スルーホールタイプ等さまざまなバリエーションがございます。摺動部の摩耗軽減とゴミ等の侵入を防止するためにチャック内部にオイルミストを供給する自動潤滑タイプもオプション対応可能です。

4 . 高い機能性

エアシリンダを内蔵していますので圧縮エアを供給するだけでご使用頂けます。エア圧の調整により微妙な把握力調整も簡単に行って頂けます。また付加機能としてのスルークーラント機能やオートイジェクト機能も簡単に実現出来ることも特長です。高精度に爪交換が可能なQCタイプ爪(オプション)を使用することにより、短時間に高い再現性にて段取り替えが可能になります。

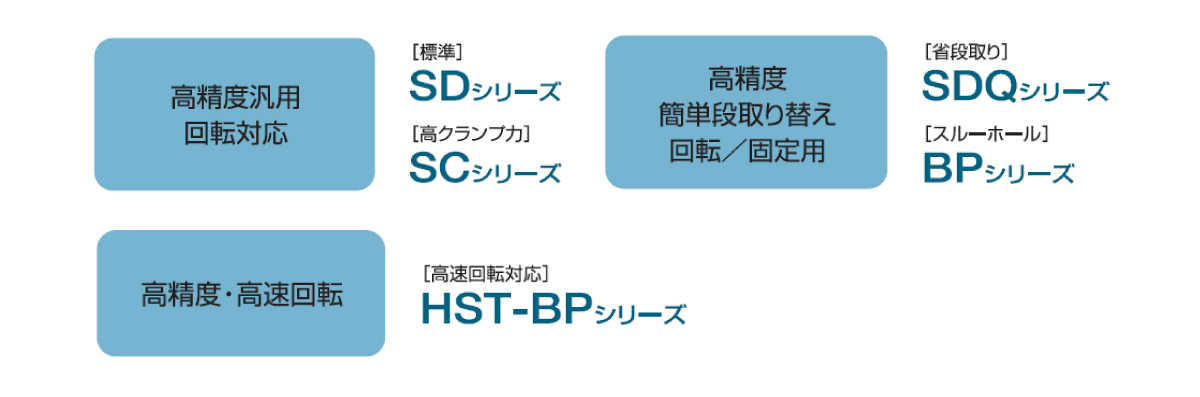

マイクロセントリック 商品体系(エアチャックシリーズ)
air02
アプリケーション例

air05

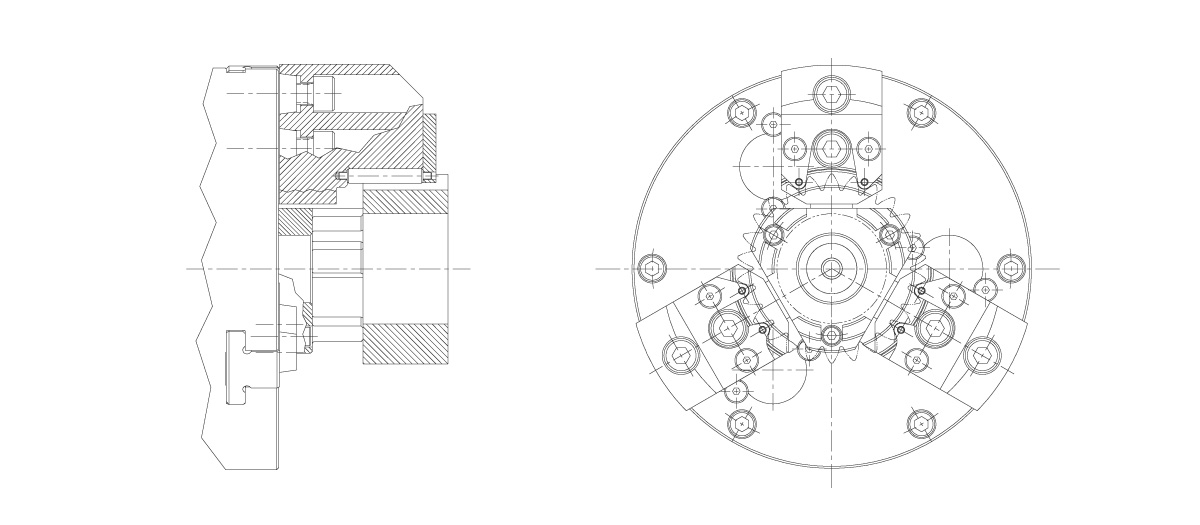

・6-120-3/QC使用例

air08

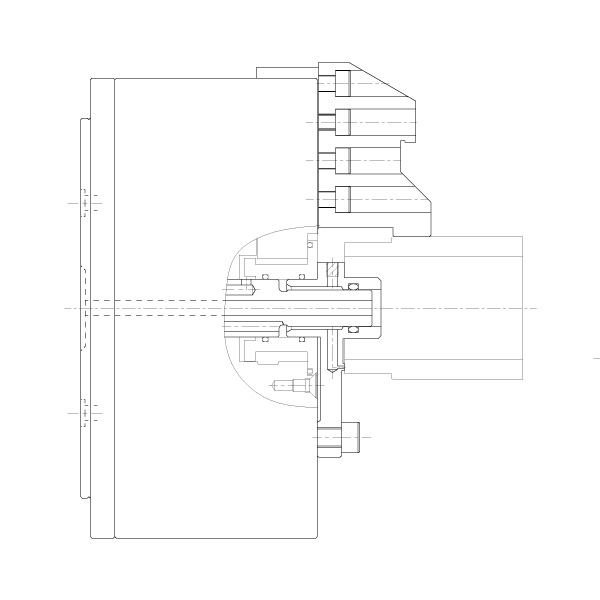

・6-360SDQ-3(特殊)使用例

air07

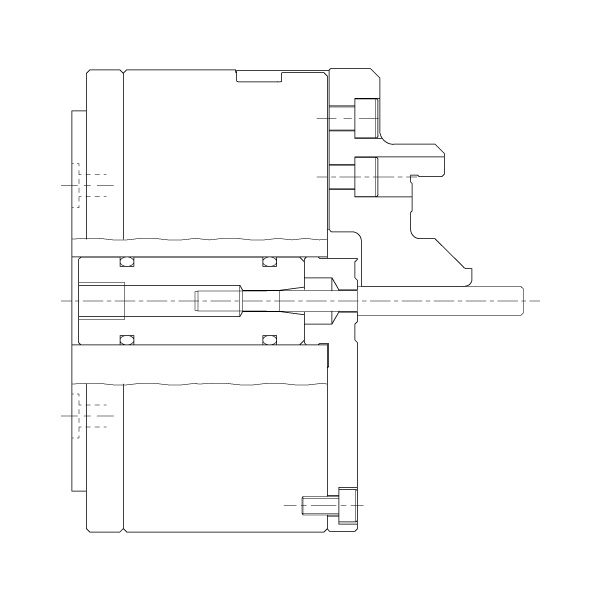

・4-40BP-3 使用例

air06

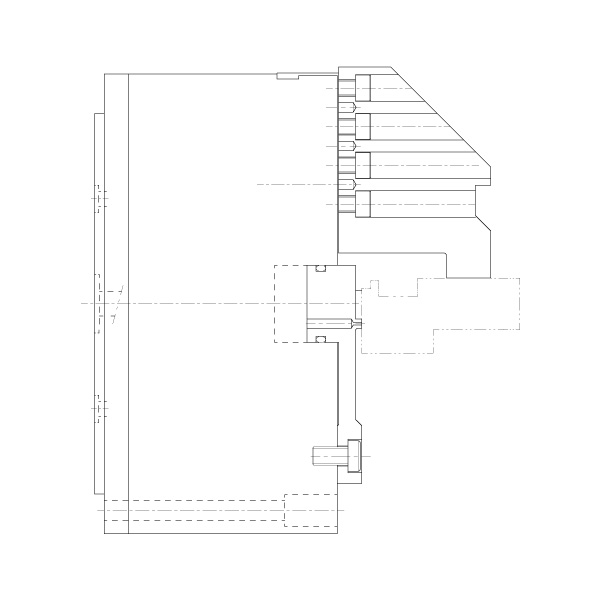

・6-360SDQ-3 使用例

air09

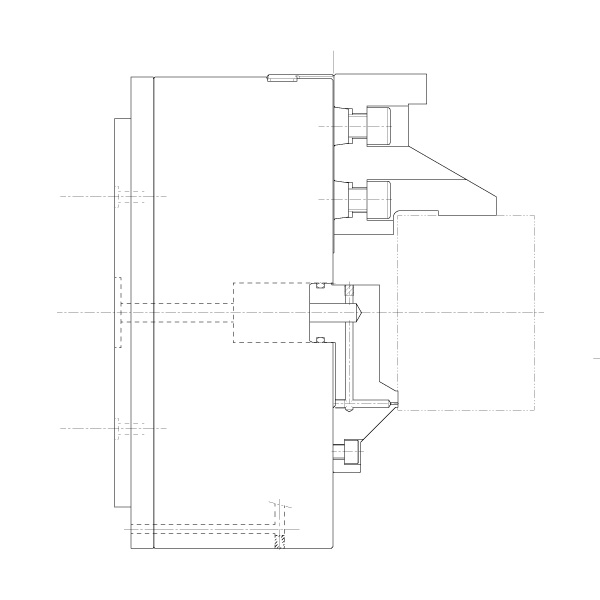

・8-120SDQ-3QC 使用例
