2軸ヘッド/専用スピンドル

ケスラー社

※2軸ヘッドは、専用スピンドルと組み合わせてご利用頂けます。

kessler01

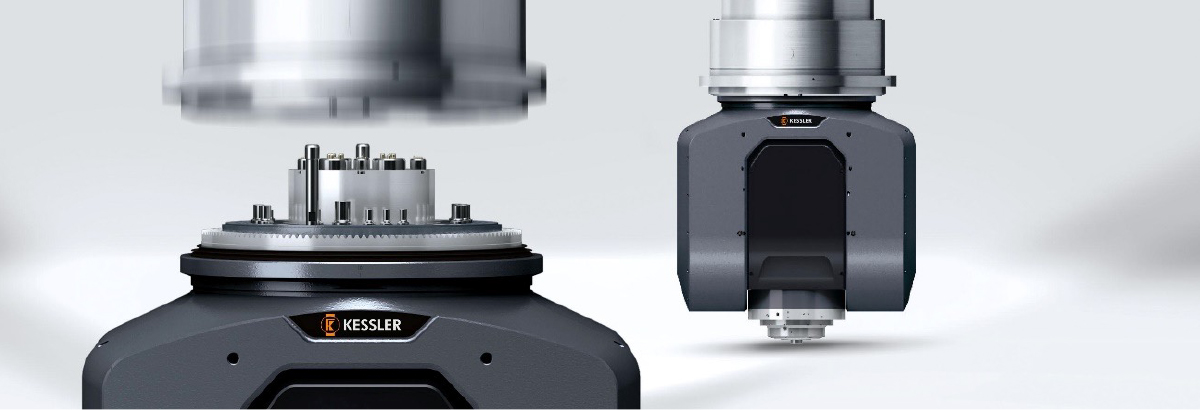

2軸ヘッド

1.特徴

  • ①筐体は鋳鉄製で1ピース設計の為、高剛性
  • ②2軸ヘッド、モータは自社で設計・製造している為、高出力、総重量は軽量です。
  • ③QCC機能 ※スピンドルの交換が容易な機能です。
    • 内部のベアリング設計が特許を取得
    • クランプ機構やモータがベアリングを取り外す事なく交換が可能
    • ジオメトリー(形状、構造配置)の調整も不要です。
      ※”③”はSmall 2AH、Medium 2AH、Large 2AHの標準装備
  • ④ターニング加工に対応する、シャフトロック機能を搭載  ※Capto、HSK-Tも可能

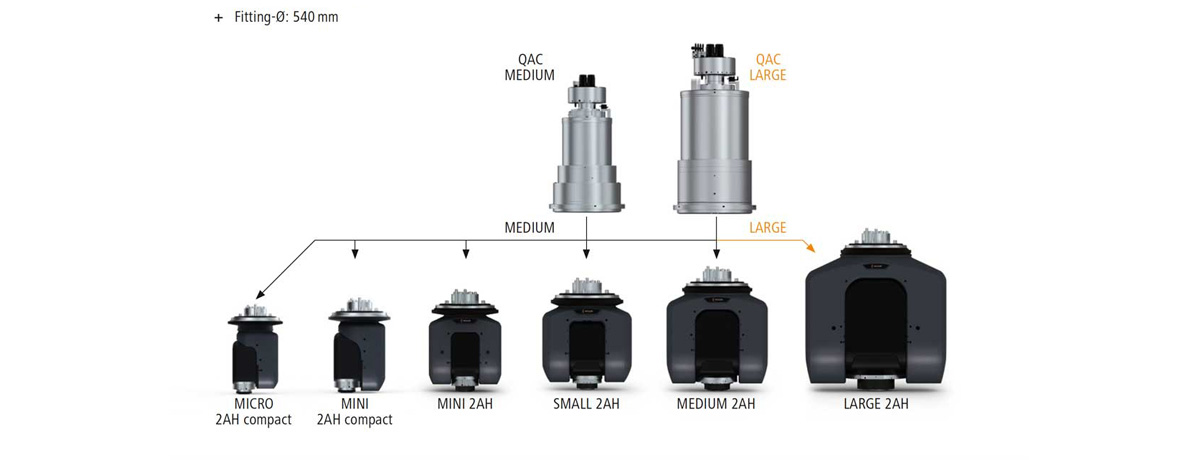

  • ⑤QAC機能 ※ケスラー社オリジナルA軸クイックチェンジシステム
    • QAC機能を用いる事で、粗加工から仕上げ加工までの工程を1つの機械で行う事を可能にします。
    • QAC機能の有無に関わらずヘッドの長さ(L2)は同じです、その為、A軸の突き出し長さは変わらず、長手方向の加工領域に影響を及ぼしません。
  • kessler04
  • ⑥モータの効率化と、高冷却技術を用いて、トルクアップを実現。
     対象製品にはCOOLMOTIONテクノロジーを表記しています。

    cool
2.仕様 例)

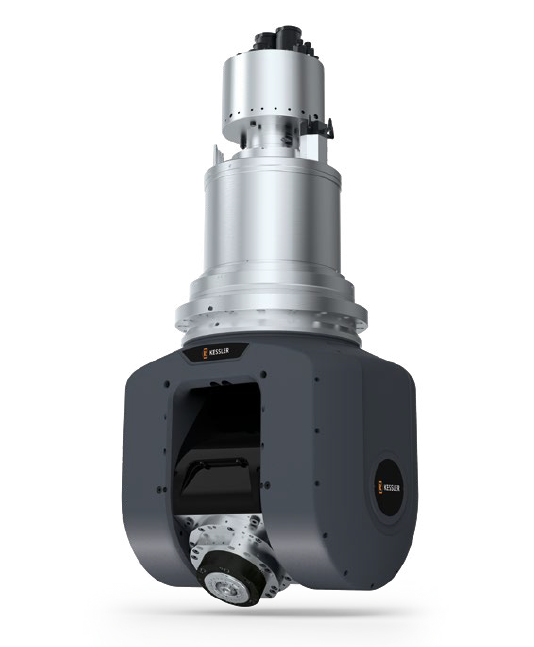

  • 型式:Small 2AH
  • A軸トルク S1 /S6 :1,100 /2,200 Nm
  • C軸トルク S1 /S6 :1,139 /2,277 Nm
  • A軸とC軸のクランプトルク(油圧) Pmax:各4,000 Nm
  • ツールインターフェース:HSK-A100
  • 重量:720kg
    ※2軸ヘッド本体と、MT100H-S16スピンドルを含む重量です。
kessler05

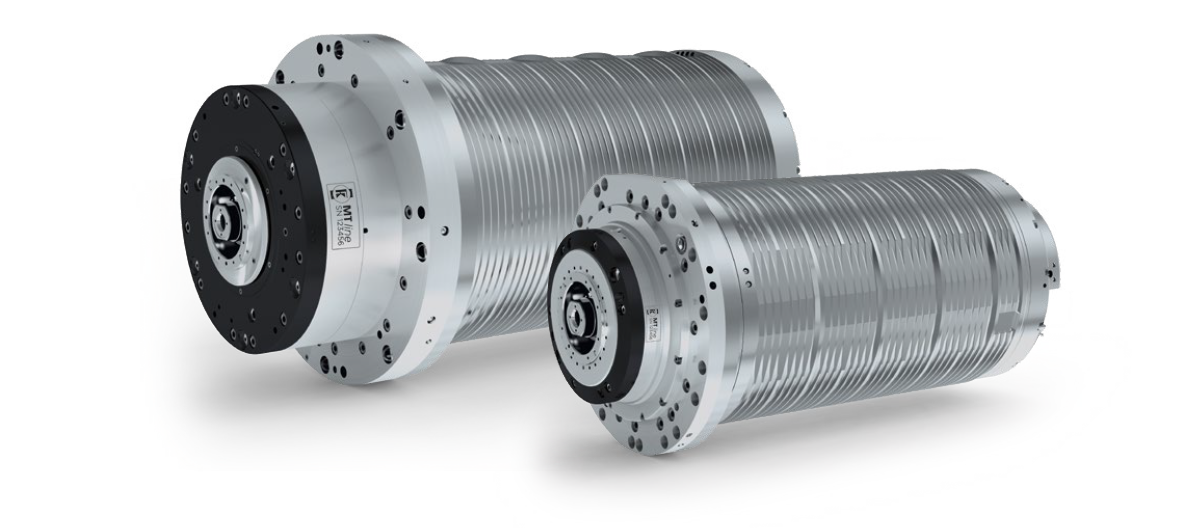

専用スピンドル(MTシリーズ)

kessler02

1.特徴

  • ①モータは自社で設計・製造している為、軽量、高出力
  • ②各種ツールインターフェースに対応
  • ③標準ラインナップに加え、カスタム仕様にも対応
  • ④モータの効率化と、高冷却技術を用いて、トルクアップを実現
     対象製品にはCOOLMOTIONテクノロジーを表記しています。

    cool

2.仕様 例)

  • 型式:MT100H-S16
  • 回転数:16,000 min-1
  • トルク S1 /S6 :150 /180Nm
  • パワー S1 /S6 : 40 /40kw
  • ツールインターフェース:HSK-A100
  • 重量:101kg

3.QCC動画

準備中

サービス拠点

kessler03

①ケスラー社100%出資の海外拠点(修理対応)

  • アメリカ  KESSLER USA Inc.in Plymouth
  • 中国(上海) KESSLER Spindle Service Co.,Ltd.Shanghai
  • 台湾 KESSLER Taiwan Ltd.in Taoyuan City
  • ロシア(モスクワ) KESSLER East Ltd.in Moscow

②ケスラー社100%出資の海外拠点(モータ部品製造、その他研究)

マケドニア(スコピエ) KESSLER Macedonia,skopje

③販売代理店(販売対応)

日本、韓国、中国、スペイン

④サービス拠点(修理対応)

フランス、インド、イタリア、メキシコ、スペイン、アメリカ、カナダ
